膜片式電磁閥工作原理是怎樣的

更新時間：2025-4-13 信息來源：膜片式電磁閥工作原理是怎樣的

膜片式電磁閥憑其介質隔離和低壓差啟動特性，成為腐蝕性介質、流體控制的開關元件。本文將解析其工作原理、產品特點及選型要點。

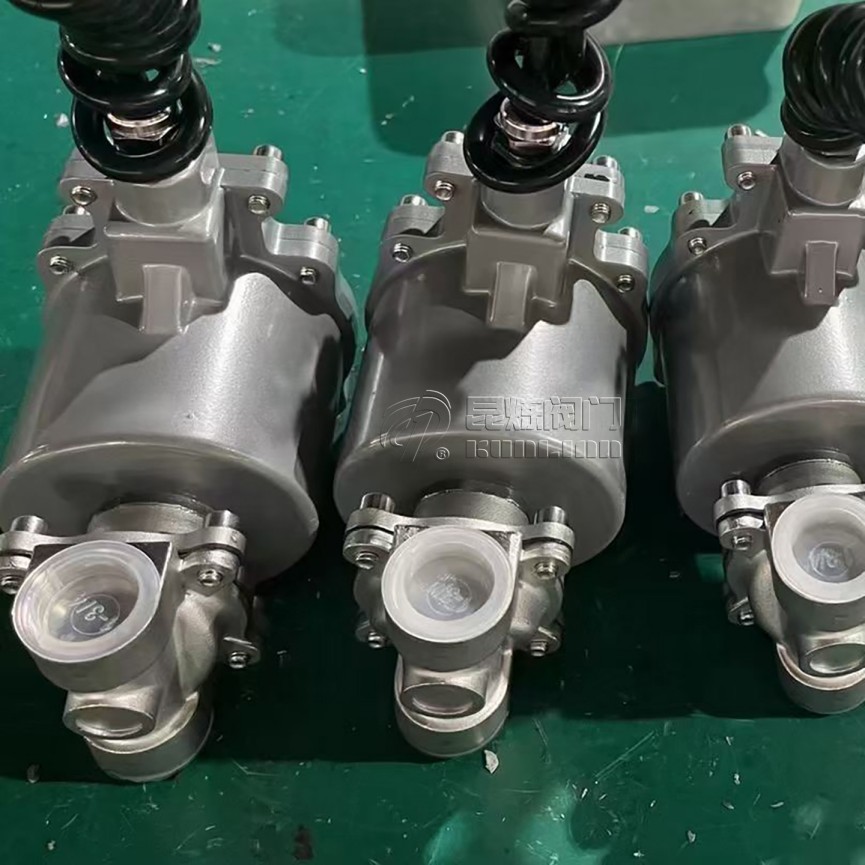

一、膜片式電磁閥工作原理

1. 基本結構組成

上腔室：電磁先導系統（線圈、鐵芯、彈簧）
中腔室：壓力平衡通道（先導孔/泄壓孔）
下腔室：彈性膜片+閥座（PTFE/EPDM等材質）

2. 啟閉工作循環

通電開啟：電磁力提起先導閥芯→上腔泄壓→膜片上下形成壓差→介質壓力頂起膜片
斷電關閉：先導閥復位→上腔壓力重建→膜片上下壓力平衡→彈簧力壓緊膜片

3. 壓力平衡機制

通過Φ0.5-1mm先導孔實現：
• 開閥時：上腔壓力→下腔壓力=3:1
• 關閥時：上下腔壓力差≤0.02MPa

二、技術特點

技術特點	實現方式	性能參數
介質無污染	全流道PTFE襯里	金屬離子析出低
低壓差啟動	先導式壓力放大	最小工作壓差0.05bar
響應及時	輕量化膜片設計	開啟時間≤15ms
長壽命	彈性體保護	動作次數多
節能設計	脈沖保持電路	功耗≤2.5W
零壓差工作	雙膜片聯動結構	0bar壓差可操作

三、部件解析

1. 膜片材料選擇

PTFE復合膜片：耐強酸強堿（適用pH0-14）
FFKM全氟醚橡膠：耐200℃蒸汽
EPDM橡膠：經濟型水處理方案

2. 先導控制方式

常開型：斷電時先導孔常通（適用于安全泄放）
常閉型：斷電時先導孔封閉（大多數應用場景）
雙穩態：脈沖觸發切換（節能）

3. 壓力補償設計

采用階梯式膜片結構：
• 小面積中心區：響應及時
• 大面積邊緣區：加大密封力

四、選型

      ┌───────────────┐
      │  介質特性評估  │
      └──────┬───────┘
             ↓
      ┌──────┴───────┐
      │含顆粒物？  │→ 是 → 選帶前置過濾網
      └──────┬───────┘
             ↓否
      ┌──────┴───────┐
      │工作壓差？   │
      └──────┬───────┘
             ↓
      ＜0.1bar → 選零壓差特殊型號
      ≥0.1bar → 根據溫度選擇：
          │
          ├─ ＜80℃：標準EPDM膜片
          └─ ≥80℃：PTFE復合膜片
