氣動出料閘閥主要由閥體、閘板、閥桿、氣動執行機構和控制系統組成。標準連接方式包括法蘭連接（符合ANSI/DIN標準）、對夾連接和焊接端連接，其中法蘭連接占比較多。特殊工況下可采用襯里法蘭或全焊接結構，密封面形式有平面式、凸臺式和榫槽式三種。

二、執行機構與控制系統

1. 執行機構類型

雙作用式：需雙向氣源驅動，無彈簧復位，輸出扭矩大
單作用式：帶復位彈簧，失氣時可自動歸位，安全系數高

2. 控制元件

組件	功能	技術參數
電磁閥	控制氣路通斷	響應時間≤0.1s
氣動三聯件	過濾-減壓-潤滑	過濾精度5μm，輸出壓力0.4-0.8MPa
閥門定位器	精確位置控制	定位精度±0.5%FS

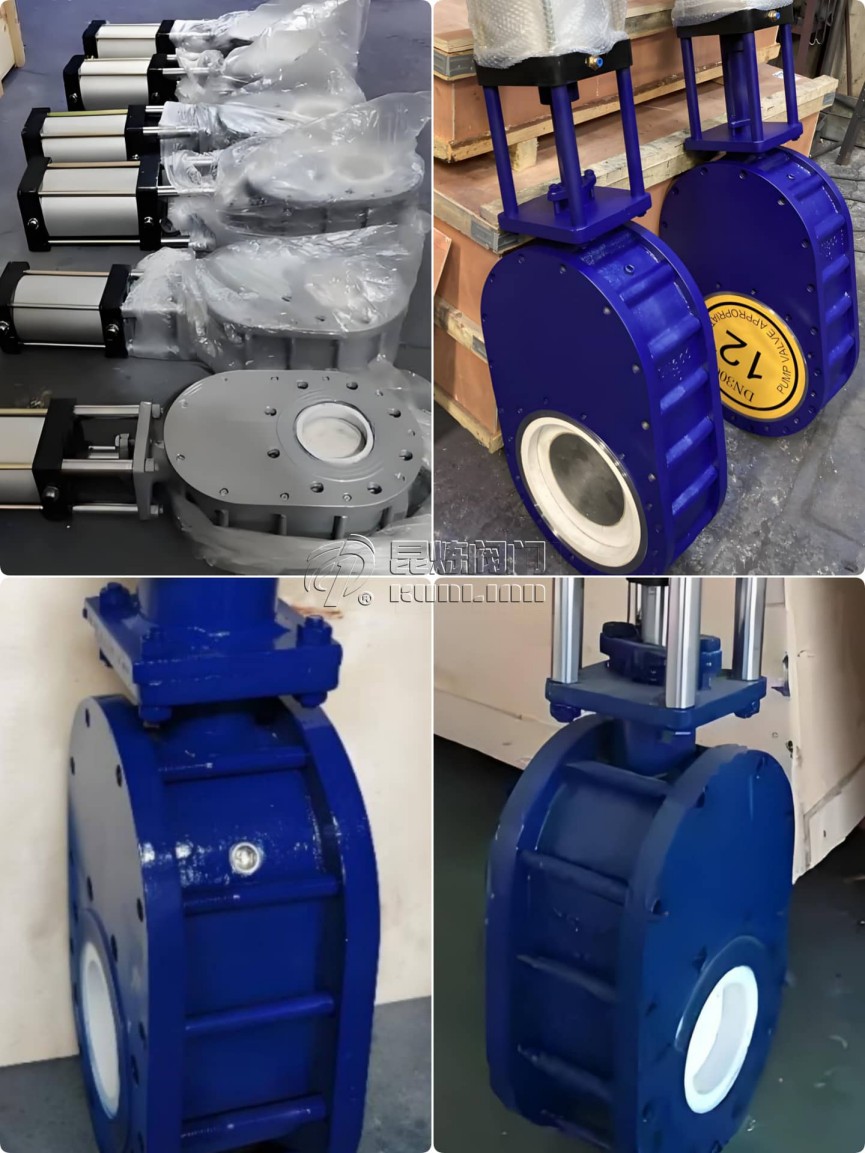

氣動出料閘閥,智能氣動執行機構,閥門定位器聯動- 上海昆煉閥門制造有限公司

三、關鍵性能參數

防爆等級：ExdⅡBT4（粉塵防爆型）
防護等級：IP65（標準型）/IP67（潛水型）
使用壽命：閘板循環次數長（耐磨環壽命）

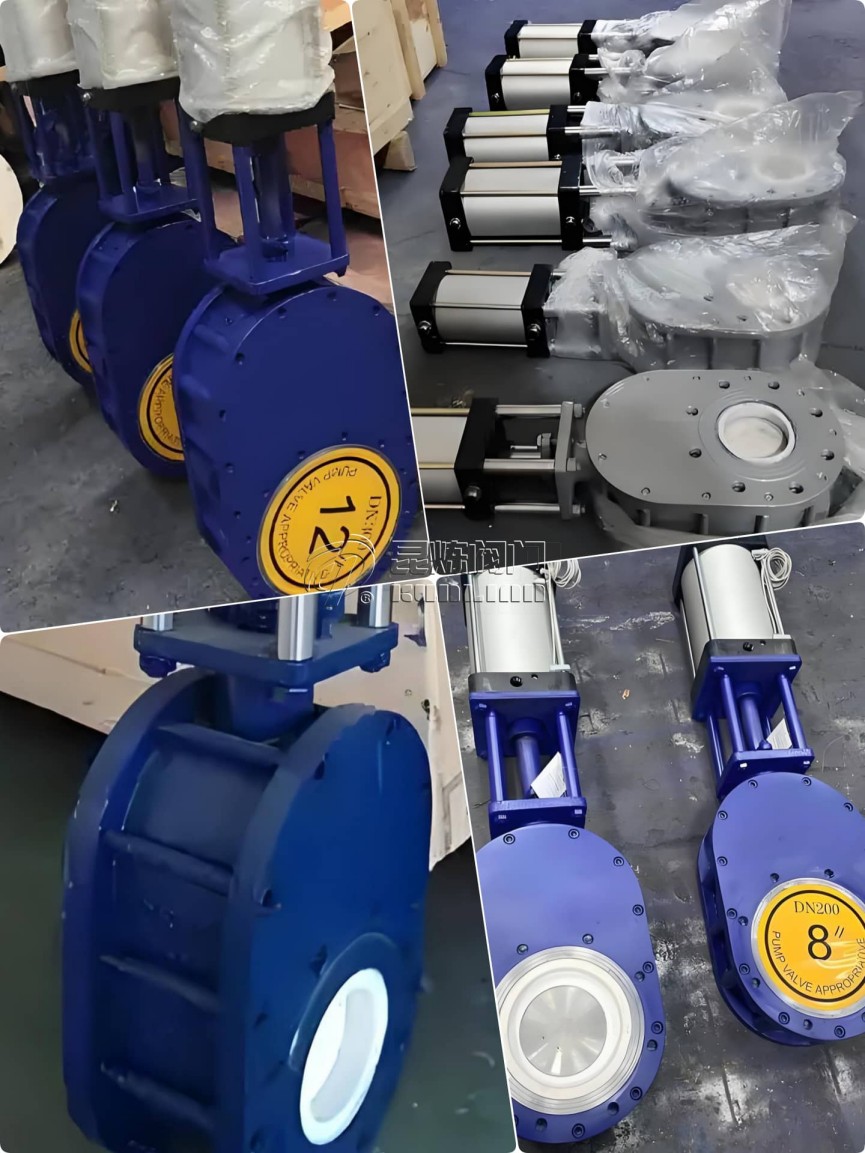

氣動出料閘閥執行器,氣動出料閘閥性能,氣動出料閘閥維護- 上海昆煉閥門制造有限公司

四、潤滑與輔助系統

潤滑系統采用集中注油設計，通過導向機構內的油道對閘板導軌、閥桿螺紋等關鍵部位進行定期潤滑。消音器可降低排氣噪聲＜75dB，快速接頭采用ISO標準氣動接口，便于維護。過濾減壓閥需每月檢查濾芯污染程度，壓差超過0.1MPa時應更換。

五、安全與維護

1. 安全裝置

手動裝置：應急操作扭矩≤300N·m
緩沖裝置：行程末端減速比≥50%
同步齒輪：齒側間隙≤0.1mm

2. 維護要點

每月檢查填料函泄漏量
每季度測試預緊力（彈簧壓縮量偏差≤10%）
每年更換閥桿保護套和耐磨環
