雙閘板陶瓷閘閥 | 高溫陶瓷閘閥 | 抗沖刷閘閥​

一、雙閘板陶瓷閘閥的技術特點

雙閘板陶瓷閘閥是現代工業閥門領域的一款應用于在電力、礦山、化工等行業的耐磨閥門，具有良好的耐磨性、耐腐蝕性和長壽命特性。

1. 耐磨陶瓷材料應用

• 密封面采用硬質合金或增韌結構陶瓷，硬度可達60-70HRC
• 化學穩定性高，次于金剛石(HRA88以上)
• 耐磨面積提高，使用壽命延長

2. 雙閘板結構

• 采用雙閘板同步機構，可實現雙面密封或單側密封
• 單側閥板開孔技術，利于大顆粒物料輸送
• 同步運動精度高，確保密封穩定性

3. 性能參數

二、結構與工作原理

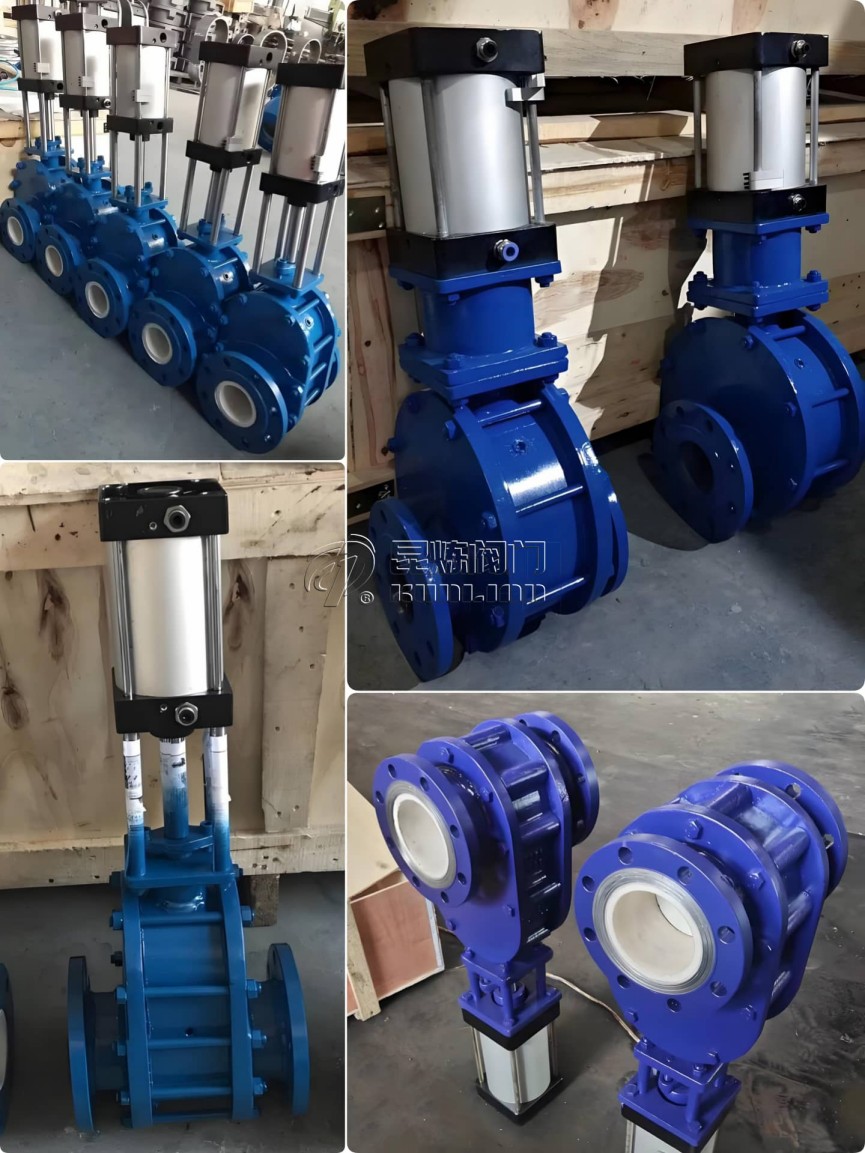

雙閘板陶瓷閘閥主要由閥體、陶瓷閘板、閥桿、氣動執行機構和密封組件構成：

1. 閥體結構

• 中間體采用WCB鑄鋼件及無縫鋼管焊接
• 全流通設計，無阻擋物，設有吹堵裝置
• 可任意角度安裝，結構緊湊

2. 陶瓷閘板

• 采用氧化鋁或氧化鋯陶瓷材料
• 陶瓷-金屬復合結構，兼具強度與耐磨性
• 特殊表面處理工藝，降低摩擦系數

3. 氣動執行機構

• 采用活塞式或薄膜式執行器
• 配備定位器和閥位反饋，實現精確控制
• 氣動負荷小，操作力矩優化

三、主要應用領域

雙閘板陶瓷閘閥適用于高磨損、強腐蝕性介質的工況：

1. 電力行業

• 電廠干灰系統
• 倉泵出料輸送
• 除灰系統管道

2. 礦山與冶金

• 干礦粉狀物料輸送
• 選礦廠物料分選系統
• 高硬度顆粒介質控制

3. 化工與建材

• 水泥行業干粉料輸送
• 造紙行業漿料控制
• 腐蝕性介質管道系統

4. 食品加工

• 面粉輸送管道
• 高衛生要求工況

四、選型與使用注意事項

1. 選型關鍵因素

• 介質特性：顆粒大小、硬度、腐蝕性
• 工作參數：壓力、溫度、流量
• 安裝環境：空間限制、安裝角度

2. 安裝維護要點

• 安裝前檢查法蘭密封面完好性
• 保持閥桿垂直度(偏差<1°)
• 定期潤滑運動部件，檢查密封性能

3. 常見故障處理

• 泄漏：檢查陶瓷密封面磨損情況
• 卡澀：清潔閥腔，檢查導向部件
• 動作緩慢：檢查氣源壓力及管路

五、市場主流產品與技術發展

1. 產品規格

• 公稱通徑：DN40-DN400全系列
• 連接方式：法蘭式、對夾式
• 執行標準：API 600、ISO 10434等

2. 技術發展趨勢

• 智能化：集成傳感器和通信功能
• 模塊化：標準化接口設計
• 材料創新：新型耐腐蝕陶瓷
