籃式過濾器的結構特點與工作原理、選型、使用范圍

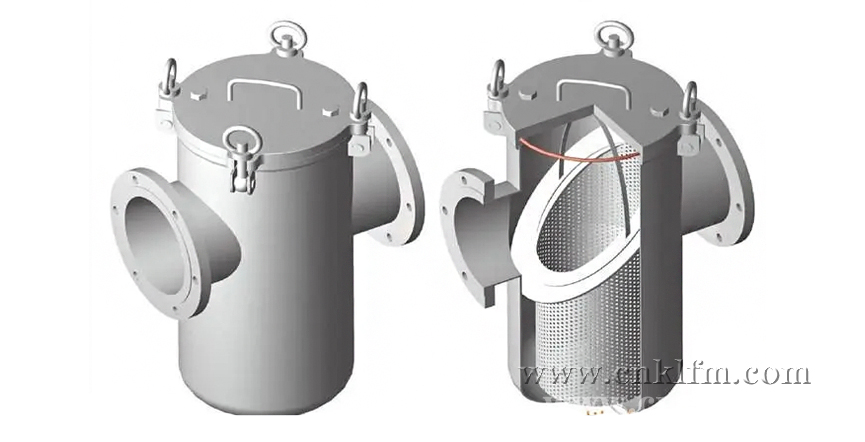

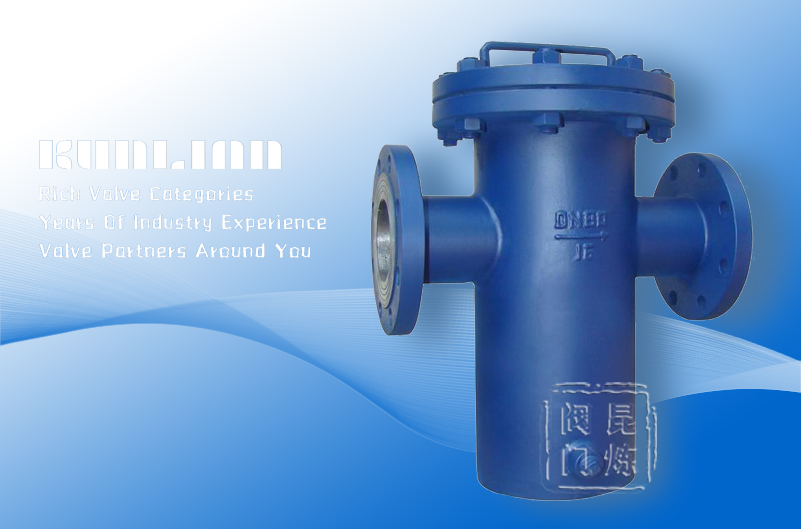

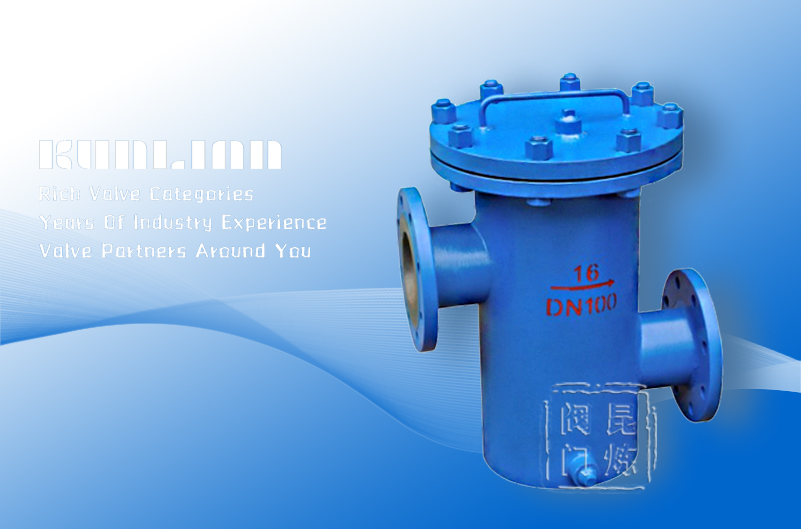

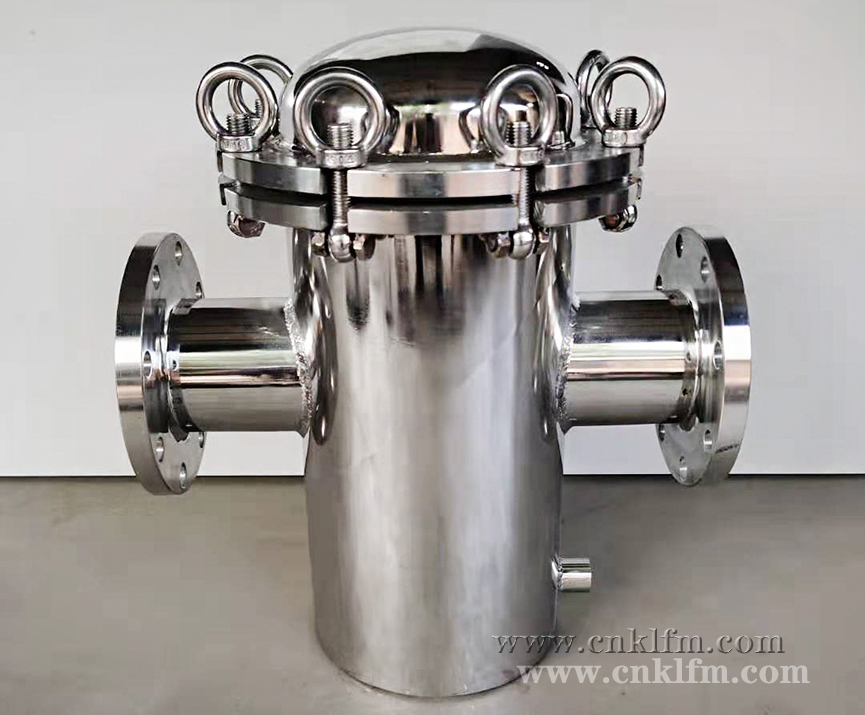

籃式過濾器的結構特點

籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大．大過Y型過濾器、T型過濾器過濾面積。過濾器濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾器。

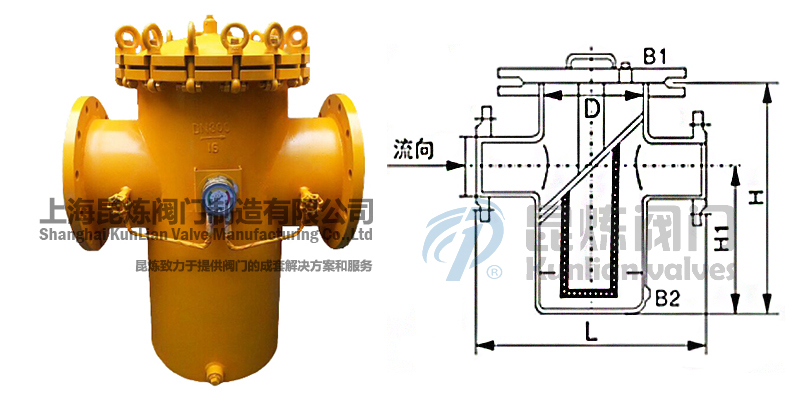

籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程。

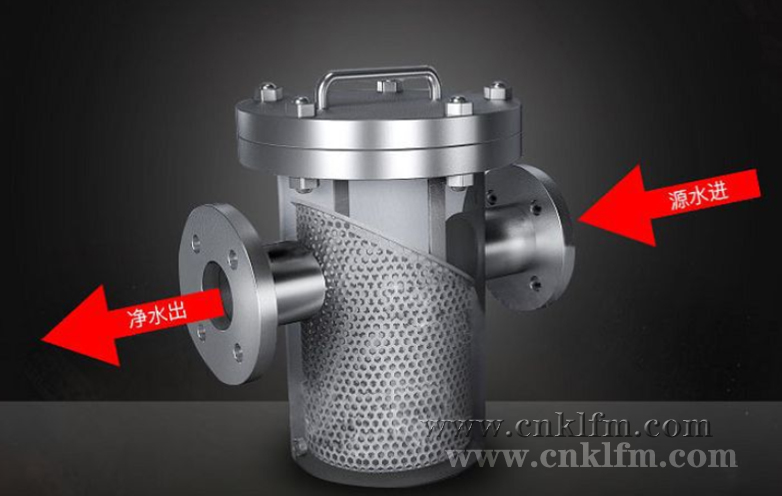

籃式過濾器工作原理

管道在安裝時，會有其他雜質帶入籃式過濾器，在原材料中也含有雜質。管道里的液體經過籃式過濾器時，它的污物由籃式過濾器堆積到濾網中。通過泄壓孔泄壓，以達到方便打開殼蓋清理濾網，并可通過滯留物排放口對殼體進行清理。

管道在安裝時會有其它雜物帶入管道，在原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器堆積到濾網中，打開殼蓋清理濾網就可。

籃式過濾器選用原則

1、進出口通徑：

原則上過濾器的進出口通徑不應小于相配套的泵的入口通徑，一般與入口管路口徑一樣。

2、公稱壓力：

按照過濾管路可能出現的壓力來選過濾器的壓力。

3、孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。多種規格絲網可攔截的粒徑尺寸請查“濾網規格表”。

籃式過濾器適用范圍

1、化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。

2、化工中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，酯酸等。

3、制冷中的低溫物料，如：液甲烷，液氨，液氧和冷劑。

4、輕工食品中有要求的物料，如：啤酒，飲料，乳制品，糧漿等。
