防爆電磁閥防爆結構設計

防爆技術

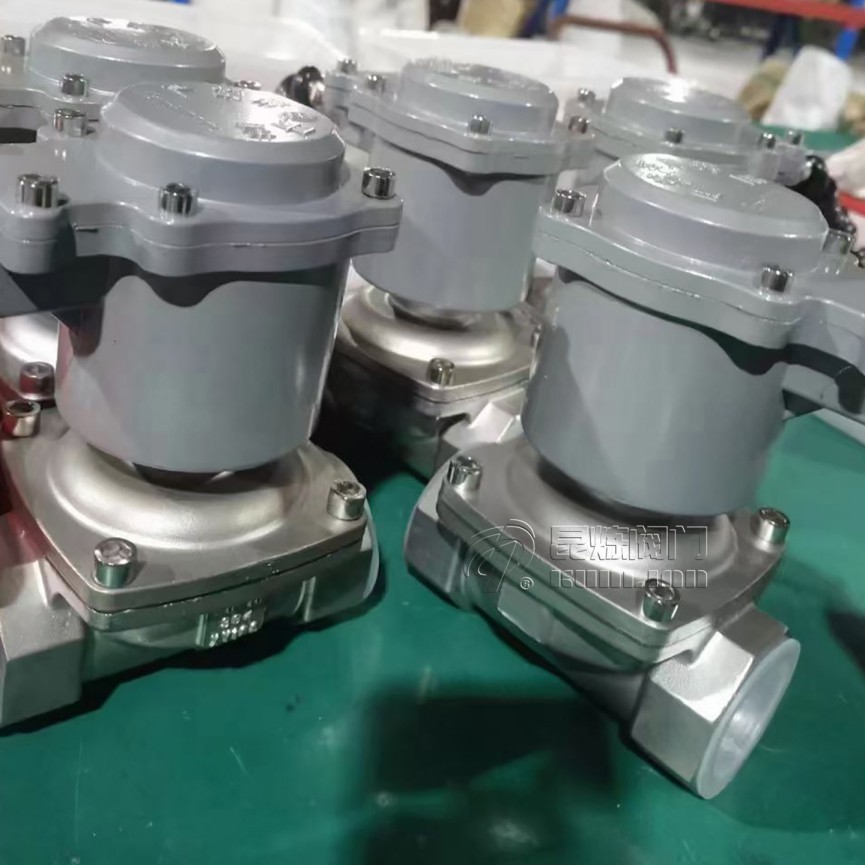

1. 防爆外殼設計

• 殼體材質：采用鋁合金（抗拉強度≥160MPa）或316L不銹鋼
• 壁厚標準：IEC 60079-1，壁厚≥3mm（ⅡB級）/4mm（ⅡC級）
• 防護等級：標配IP65，可選IP68水下工作版本

2. 特殊防爆結構

• 增安型(Ex e)設計：
  • 線圈溫升控制在≤80K（環境40℃時）
  • 接線端子雙重緊固結構

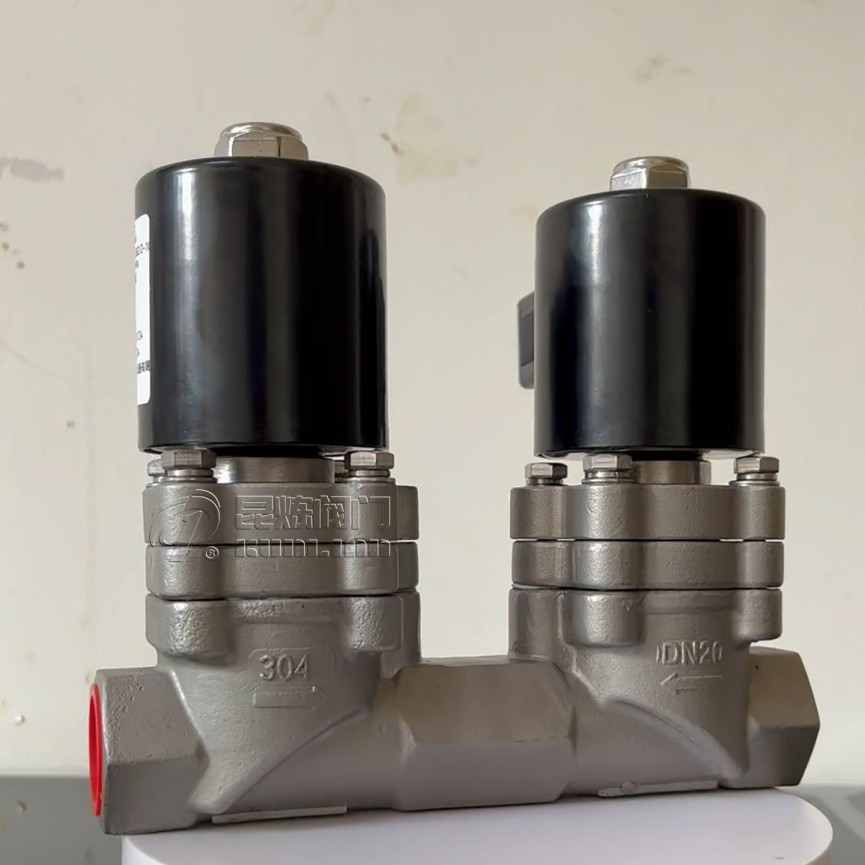

• 澆封型(Ex m)方案：
  • 環氧樹脂澆封厚度≥3mm
  • 通過溫度循環測試（-20℃~+60℃）

3. 關鍵組件防爆處理

• 防爆線圈組件：
  • F級絕緣（155℃）漆包線
  • 真空浸漆工藝，填充率≥95%
• 隔爆間隙控制：
  • ⅡB級：0.15-0.20mm
  • ⅡC級：0.10-0.15mm
  • 平面度≤0.01mm

技術參數

安裝與維護

1. 安裝規范

• 電纜連接：
  • 必須使用防爆電纜接頭（防護等級≥IP54）
  • 電纜外徑匹配密封圈規格（公差±0.5mm）
• 接地要求：
  • 接地電阻≤10Ω
  • 接地線截面積≥4mm2

2. 維護要點

• 定期檢查：
  • 每6個月檢查隔爆面狀況（Ra≤6.3μm）
  • 每年測量線圈絕緣電阻（≥100MΩ）
• 密封維護：
  • 隔爆面涂抹防銹脂（NLGI 2級）
  • O型圈更換（氟橡膠材質）

常見問題解答

Q1：防爆電磁閥與非防爆閥的主要區別？

結構差異對比表：

Q2：如何判斷防爆電磁閥的適用氣體類型？

氣體組別選擇指南：

• ⅡA組（丙烷等）：
  • 可選Ex dⅡBT4
  • MESG≥0.9mm
• ⅡB組（乙烯等）：
  • 需Ex dⅡBT4及以上
  • MESG≥0.5mm
• ⅡC組（氫氣等）：
  • 必須Ex dⅡCT6
  • MESG<0.5mm

注：MESG為最大實驗安全間隙

Q3：防爆電磁閥安裝時有哪些特殊要求？

關鍵安裝要點：

• 區域劃分確認：
  • 0區：僅允許Ex ia
  • 1區：允許Ex d/Ex e
  • 2區：可放寬至Ex n
• 布線規范：
  • 必須使用鎧裝電纜
  • 通過防爆安全柵連接控制系統
• 間距要求：
  • 與非防爆設備距離≥1m（水平）/0.5m（垂直）
  • 多臺安裝間距≥300mm

選型建議

• 介質特性：
  • 腐蝕性介質選擇316L不銹鋼閥體
  • 高粘度介質選配加熱套（120W）
• 環境條件：
  • 低溫環境（-40℃）選用特殊潤滑脂
  • 潮濕環境選擇IP68防護等級
• 認證要求：
  • 歐盟項目：ATEX認證（2014/34/EU）
  • 北美項目：UL/CSA認證
  • 國內項目：GB3836+防爆合格證
